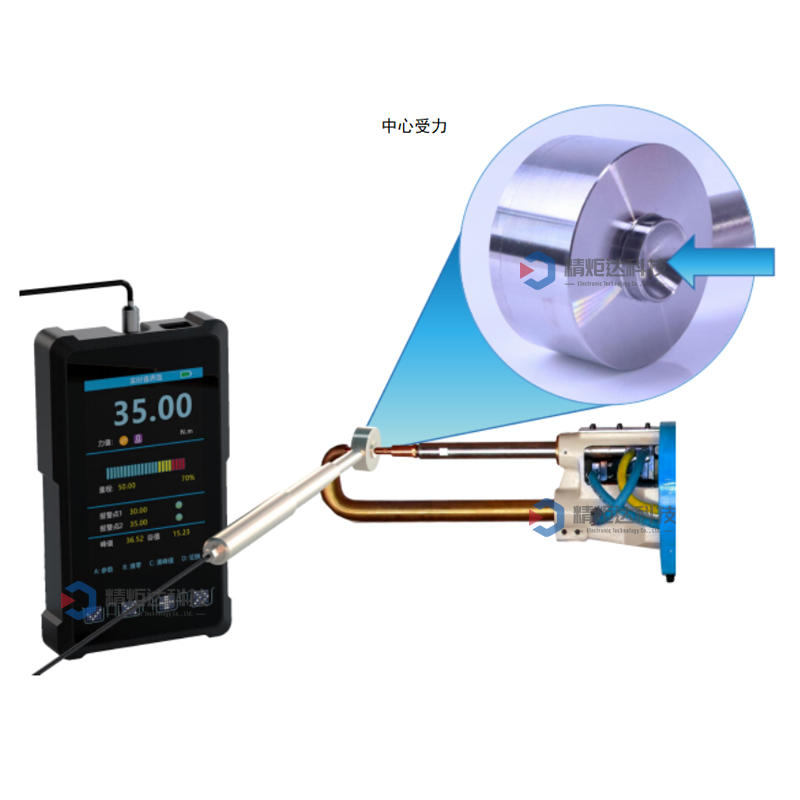

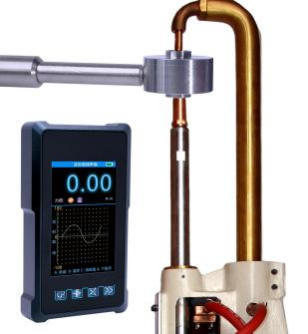

JD-HD    膜盒式電阻焊接壓力測試儀

一、概述

成都精炬達電子科技有限公司生產的這款：膜盒式電阻焊接壓力測試儀是專門用于測量膜盒式電阻焊機在焊接過程中施加壓力的儀器。在電阻焊接工藝?yán)?，焊接壓力是影響焊接質量的關鍵因素之一，合適的壓力能確保焊件之間良好的接觸電阻，使電流均勻分布，從而保證焊點的強度和質量。該測試儀能夠精確測量焊接壓力，為焊接工藝的優化和質量控制提供重要依據，廣泛應用于電子、汽車、航空航天等行業的電阻焊接生產中。

特點：

· 電阻焊接壓力測試儀

·點焊壓力檢測儀

·便攜式電阻焊焊接壓力計

·搭配手持儀表數字、曲線、數據表記錄

·N、 lb、kg，g 等單位切換

·峰值保持、手動清零、 自動刷新數據可在電腦端導出

1.技術指標

l  采樣速率可達 12800Hz；

l  非線性優于 0.01%；精度優于 0.1%；

l  顯示分度-99999~999999；

l  電池可進行充放電約 1000 次；

l  模擬信號輸入范圍-15 ~15mV；

l  溫漂小于 20ppm；

l  3200mAh 電池，充滿電可持續工作 15 小時；

2.功能特點

l  采樣速率 50Hz 至 12800Hz 六檔可調，高采樣速率捕獲峰值更準確；

l  實時曲線與上次歷史曲線選擇顯示，查看工作過程受力情況；

l  實時自動捕獲設備峰谷值，分析傳感器狀態；

l  參數備份與恢復，修改亂了參數也能一鍵還原；

l  無砝碼校準，只需輸入傳感器參數即可完成校準；

l  使用本司 TEDS 智能傳感器，通電自動校準，修改對應單位以及小數點；

l  低電量時儀表界面顯示低電量標識，插入充電器時顯示充電標識，充電燈指示；

l  使用 TYPE-C 數據線(可選配 RS485)與 PC 直連進行 Modbus 通訊，方便導出力值數據；

l  在本手持測力計接口測試界面，可以查看串口以及無線通訊調試數據；

l  峰谷值歷史數據保存 200 組，掉電不丟失；

l  多種警報方式選擇，上限警報；下限警報；峰谷值警報；超量程 1.2 倍自動警報；

l  多種捕獲方式選擇， 門限-門限； 門限-時間； 門限-按鍵；

l  可選配內置傳感器手持儀型號；

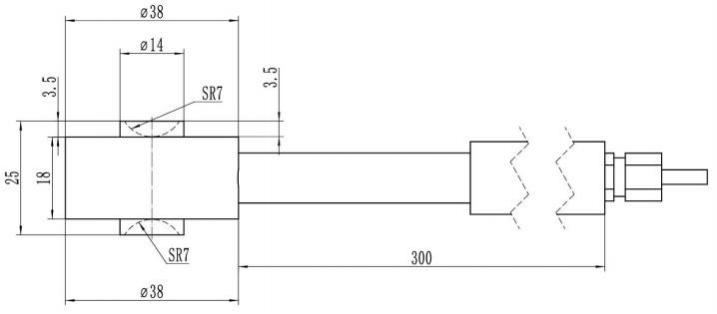

規格參數：

1) 可提供高溫傳感器，最高工作溫度為 150℃。

2) 可提供高阻抗傳感器，輸出阻抗 1000Ω。

外置傳感器，需要通過航插與儀表連接，可選擇本司智能傳感器。使用智能傳感器時，儀表上電即可進行自動校準，免去客戶校準煩惱，且需多只傳感器切換時十分方便，只需重啟儀表即可完成校準，可接任意量程傳感器。
