I/O信號輸出數顯扭矩扳手 開關量傳輸數顯扭力扳手連接PLC用

JD-GZB開關量數顯扭矩扳手簡介：

成都精炬達廠家生產的這款開關量數顯扭矩扳手具有高精度、易操作、攜帶方便等優點開關量是指非連續性信號的采集和輸出，包括遙控采集和遙控輸出。它有1和0兩種狀態，這是數字電路中的開關性質，而電力上是指電路的開和關或者說是觸點的接通和斷開?！伴_”和“關”是電器最基本、最典型的功能。開關量扭矩扳手通過內部繼電器實現開關量的輸出。開關量輸出是指數字量輸出，輸出0或1，用于控制外部信號燈、繼電器等開關信號。?開關量輸出函數有兩種，一種是按字節輸出；另一種是按位輸出。

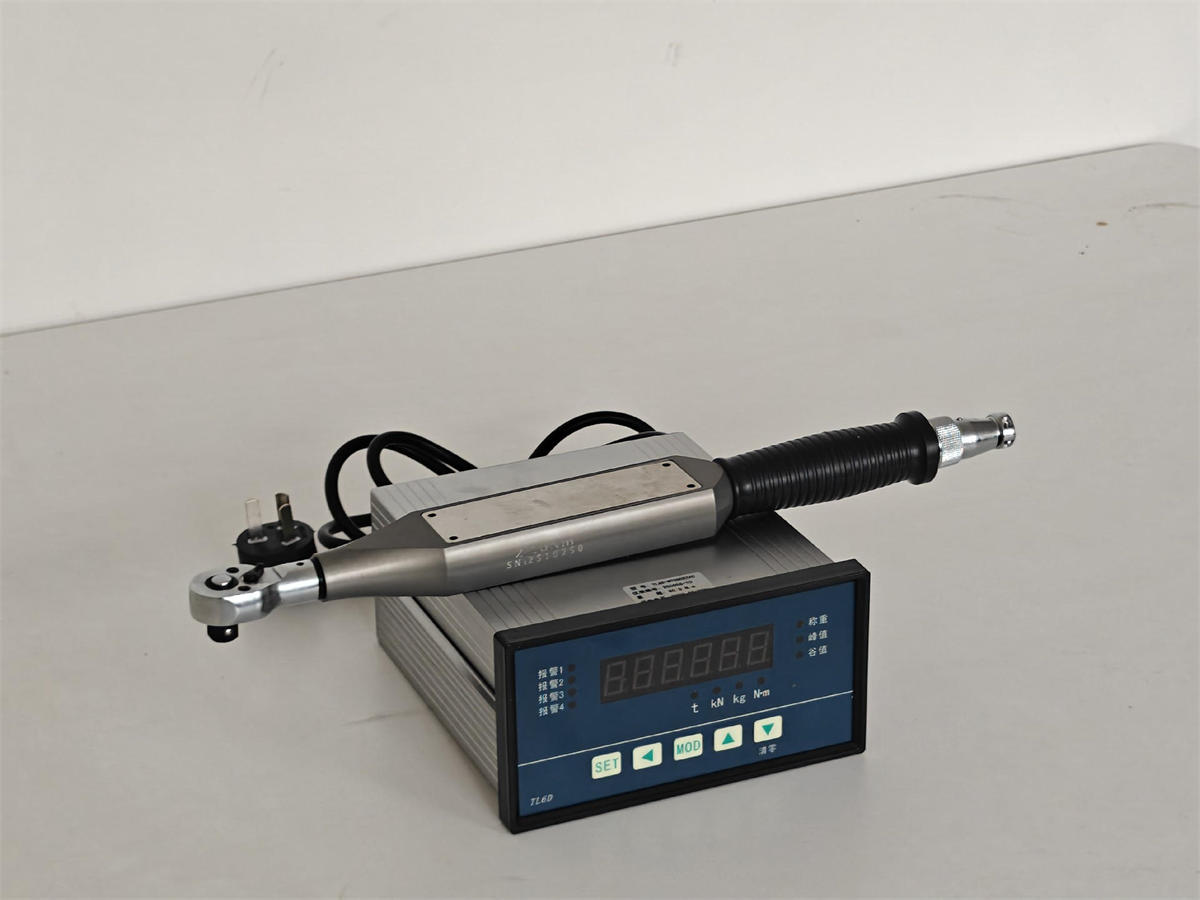

開關量數顯扭矩扳手圖片：

適用于電子電器、建筑五金、輕工紡織、汽車配件、打火機等點火裝置、消防器材、制筆、制鎖、漁具、化工、動力機械、科研機構等行業的扭力測試等。數字顯示分辨率高，采樣速度高，使用方便。

開關量數顯扭矩扳手規格型號：

一、基本技術規格

1、 顯示范圍：-199999—999999；

2、 自適應數字濾波，不需要人工設定濾波系數；

3、 可選自動零位跟蹤功能；

4、 可選天平模式和快速采樣（采樣頻率 60Hz）模式；

5、 峰值、谷值顯示功能；

6、 基本誤差±1%F·S；

7、 為傳感器提供精密 5V 激勵電壓；

8、 開孔尺寸：152*76*168mm；

9、 儀表電源：100V-240V AC；

10、工作環境：0℃-50℃，濕度低于 90%RH，不結霜；

二、選配功能規格：

       4 路繼電器（開關量）輸出；

      高精度模擬量輸出（4-20mA,0-5V 或 0-10V）；

      RS485 或 RS232 通訊接口；

三、功能設定

1、 開機自檢后，進入稱重模式，顯示當前重量。

2、 按“MOD”鍵，在稱重、峰值、谷值之間循環切換。

3、 在稱重模式下，按“▼”鍵，可對顯示值清零（關機后，不保存此零點值）。

4、 在峰谷值模式下，按“▼”鍵，可清峰谷值。

5、 溢出顯示“------”。

四、參數設置

1、 報警參數設置(無繼電器功能時，無需設置)

    在稱重模式下，長按（2 秒內不松開）“SET”鍵，顯示“OUT1”,按“?”鍵進入路報警值設定。按“MOD”鍵退出并保存，顯示“OUT2”，按“MOD” +“?”

鍵可依次設定 OUT3、OUT4、ALO1、ALO2、ALO3、ALO4、HYA1、HYA2、HYA3、HYA4參數值，后回到稱重狀態。

    注：OUTX 為報警設定值，ALOX 為報警式（H：高于設定值報警，L：低于設定值報警），HYAX 為報警靈敏度（防止繼電器在報警臨界點來回動作）。

    在此期間，按“SET”鍵，直接退出。長按“SET”鍵，顯示“OA”，進入工作參數設定。

2、 工作參數設定（共 8 個參數）

    在稱重模式下，長按“SET”鍵兩次，顯示“OA”，按“?”鍵進入，設置密碼“111111”，密碼正確后，按“MOD”顯示“In-A”，按“?”鍵進入?yún)?shù)值設定，按“MOD”保存并循環設定以下參數：

   1、 零點修正:In-A （此功能一般用于清皮重，斷電保存）

       例如：儀表當前顯示 100.00，可設置 In-A 為-100.00，可使儀表上電顯示 0。

   2、 小數點位置：In-d

       按“?”鍵，依次向左循環小數點位置。

   3、 零點跟蹤范圍(天平模式不需要此功能)：tr-d

   4、 單位：unIt

       t:0 kN:1    kg:2 N·m:3

   5、 工作模式（需要重新開機后，設定生效）：Fbc

       天平模式（即：稱量精度高）：0 快速采樣模式：1

   6、 模擬量輸出滿量程：dAc

      一般設定為傳感器或傳感器組的滿量程

   7、 儀表通訊地址(000-255)：Addr

   8、 儀表通訊波特率：bAud

      9600：0 19200：1

五、快速標定

  在稱重模式下，傳感器或傳感器裝置空載的狀態下，同時長按“SET”與“?”鍵，

顯示“ctrL”,進入快速標定狀態。

按“?”鍵，顯示“000000”，且末位閃爍，通過“?”“▲”“▼”三鍵，將顯示值設定為傳感器裝置將要加上的重量值（此時傳感器可以不加載），設定完畢，給傳感器加上設定的重量，穩定后按“SET”鍵，儀表顯示“-”、“- -”、“- - -”、…“- - -- - -”后顯示稱量值，表明標定過程結束。

六、模擬量輸出智能標定

   在稱重模式下，并在儀表顯示值為“0”的狀態下，同時長按“SET” 與“▲”鍵，顯示 dAc,進入模擬量標定。

       按“?”顯示“000000”,且末位閃爍，通過“?”“▲”“▼”三鍵，調整模擬量輸出的測量值，直到輸出為“0V”或“4mA”為止。

按“MOD”鍵，顯示“065535”，通過“?”“▲”“▼”三鍵，調整模擬量輸出的測量值，直到輸出為“5V、10V”或“20mA”為止。

后按“SET”鍵退出模擬量輸出標定過程，回到稱重狀態。

接線端子定義：

            OUT1、OUT2、OUT3、OUT4：繼電器輸出端口，每一路都有一個公共端，一個常開端，一個常閉端。

            TX、RX、GND：RS485、RS232 接口。

            DAC、GND：高精度變送輸出接口。

            IN、GND：開關量輸入接口（預留）。

八、通訊協議

（支持 Modbus-RTU 協議、TG ONE 多路數據采集管理軟件）詳見通訊協議

  維護保養及注意事項

一. 為保證儀表清晰和使用壽命，本儀表不宜放在陽光直射下使用，放置地點應較平整。

二. 不宜放在粉塵及振動嚴力的地方使用，避免在潮濕的環境中使用。

三. 傳感器和儀表須可靠連接，系統應有良好的接地，遠離強電場、強磁場，傳感器和儀表應遠離

強腐蝕性物體，遠離易燃易爆物品。

▲！不要在有可燃性氣體或可燃性蒸汽的場合使用；不得使用在壓力容器罐裝系統。

▲！在雷電頻繁發生的地區，必須安裝可靠的避雷器，以確保操作人員人身安全，防止雷

擊損壞儀表及相應設備。

▲！傳感器和儀表都是靜電敏感設備，在使用中必須切實采取防靜電措施，嚴禁在測力儀上

進行電焊操作或其他強電場操作；在雷雨季節，必須落實可靠的避雷措施，防止因雷

擊造成傳感器和儀表的損壞，確保操作人員的人身安全和測力設備及相關設備的安全

運行。

四. 嚴禁使用強溶劑(如：苯、硝基類油)清洗機殼。

五. 不得將液體或其他導電顆粒注入儀表內，以防儀表損壞和觸電。

六. 在插拔儀表與外部設備聯接線前，必須先切斷儀表及相應設備電源！

▲！在插拔傳感器聯接線前，必須先切斷儀表電源（關機）！

▲！在插拔大屏幕聯接線前，必須先切斷儀表和大屏幕電源！

▲！在插拔通訊聯接線前，必須先切斷儀表和上位機電源！

七. 公司忠告客戶：使用本公司儀表前應對儀表進行檢測驗收。本公司僅對儀表自身質量負責，

高賠償額在故障儀表自身價值2倍以內，對儀表所處的系統問題不承擔責任。

八. 儀表對外接口須嚴格按使用說明書中所標注的方法使用，不得擅自更改聯接。本表在使用過程中

   若出現故障，應立即拔下插頭，送專業廠維修。一般非衡器專業生產廠家不要自行修理以免造成更

   大的損壞。

九. 本儀表自銷售之日起一年內，在正常使用條件下，出現非人為故障屬保修范圍，請用戶將產品及

保修卡(編號相符)，一同寄往特約維修點或供應商。本廠對儀表實行終身維修。
