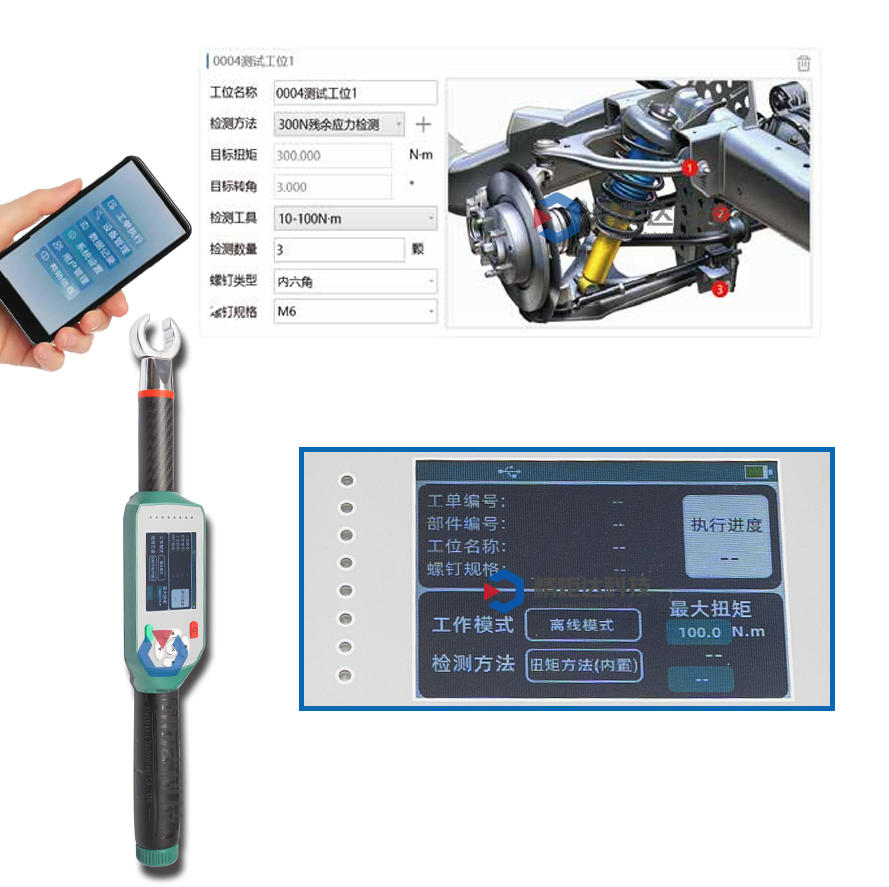

中車定制無線數顯扭矩扳手 自動上傳MES系統 無線WIFI傳輸案例

案例背景

在中車動車的生產制造中，轉向架、車體連接等部位的螺栓緊固質量直接關系到列車運行的安全性和穩定性。傳統扭矩扳手在數據記錄、實時監控等方面存在不足，難以滿足現代化生產對質量管控和追溯的要求。因此，中車引入成都精炬達的無線扭矩扳手來解決這些問題。

應用方案

工具選擇：選用具備高精度測量和無線數據傳輸功能的扭矩扳手。這些扳手可以實時測量螺栓緊固時的扭矩值，并通過無線通信技術將數據傳輸?shù)奖O(jiān)控系統。

系統搭建：搭建一套完整的無線扭矩監控系統，包括基站、服務器和管理軟件?；矩撠熃邮諢o線扭矩扳手發送的數據，并將其傳輸?shù)椒掌?。管理軟件則對數據進行存儲、分析和管理。

人員培訓：對操作人員進行培訓，使其熟悉無線扭矩扳手的使用方法和操作規范，以及監控系統的功能和操作流程。

實際應用場景

轉向架組裝：在轉向架的組裝過程中，大量的螺栓需要按照嚴格的扭矩要求進行緊固。使用無線扭矩扳手，操作人員可以實時獲取扭矩數據，并將其上傳到監控系統。質量管理人員可以通過監控系統實時監控螺栓緊固情況，及時發現和糾正扭矩不合格的問題。

車體連接：車體連接部位的螺栓緊固質量對列車的整體性能至關重要。無線扭矩扳手可以確保每個螺栓都達到規定的扭矩值，并且可以記錄每個螺栓的緊固時間、扭矩值等信息，為質量追溯提供了可靠的依據。

應用效果

提高生產效率：無線扭矩扳手的使用減少了人工記錄數據的時間和工作量，提高了生產效率。操作人員可以更加專注于螺栓緊固工作，減少了因數據記錄錯誤而導致的返工和延誤。

提升產品質量：通過實時監控和數據追溯，能夠及時發現和解決螺栓緊固過程中的問題，確保了產品質量的穩定性和可靠性。同時，也為產品的質量改進提供了數據支持。

實現質量追溯：無線扭矩監控系統可以記錄每個螺栓的緊固信息，包括扭矩值、緊固時間、操作人員等。在產品出現質量問題時，可以通過查詢這些信息，快速定位問題所在，實現質量追溯。

總結與啟示

中車無線扭矩扳手的應用案例表明，無線扭矩扳手和監控系統在軌道交通制造行業具有重要的應用價值。它不僅提高了生產效率和產品質量，還實現了質量追溯和信息化管理。對于其他制造行業來說，也可以借鑒中車的經驗，引入先進的扭矩控制技術和設備，提升自身的生產管理水平和產品質量。

JD-CSC成都精炬達廠家生產的殘余扭矩扳手具備高精度的傳感裝置，能夠準確測量螺栓等連接件在安裝后剩余的扭矩力。這對于評估連接件的緊固狀態至關重要，可有效避免因扭矩不足或過大導致的松動、損壞等問題。在汽車發動機、底盤等關鍵部位的螺栓緊固過程中，使用殘余扭矩扳手可以確保螺栓達到規定的扭矩值，并檢測安裝后的殘余扭矩，保障汽車的安全性和可靠性。在汽車維修保養時，也可用于檢查螺栓的緊固狀態，及時發現潛在的安全隱患。采用人體工程學設計，手柄符合手握曲線，操作舒適，長時間使用也不易疲勞。扳手的頭部尺寸和形狀經過精心設計，能夠適配多種規格的螺栓和螺母，通用性強。

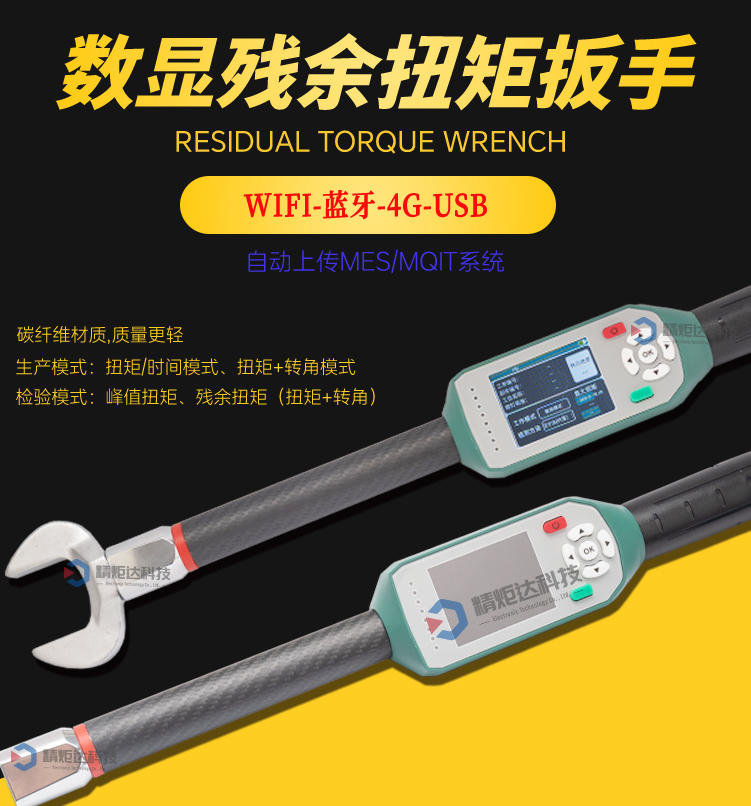

殘余扭矩扳手圖片：

殘余扭矩扳手的擰緊法（又稱增緊法）是一種通過再次擰緊螺栓來測量其殘余扭矩的方法，初始擰緊?：首先將螺栓按標準扭矩擰緊，確保連接穩固?，再次擰緊?：使用扭矩扳手以5°~15°的增量緩慢擰緊螺栓，直至螺栓開始產生微小轉動?。此時扳手顯示的峰值扭矩即為殘余扭矩的近似值?，靜摩擦力影響?：實際測量中，分離點扭矩（Breakaway）會略高于真實殘余扭矩，需通過曲線拐點判斷?，適用于大多數螺栓連接，尤其適合軟連接或需避免松動的場景?，A/B類安全關鍵點：殘余扭矩應在預擰緊扭矩的0.8~1.2倍之間，C類普通點：允許范圍為0.7~1.2倍預擰緊扭矩，

殘余扭矩扳手規格型號：

殘余扭矩扳手的松脫法，又稱松脫檢測法：松脫扭矩乘以一個系數，一般1.1-1.2解釋:將已經緊固的螺栓，用扭力扳手慢慢使其松開，然后讀取其開始轉動那一剎那的瞬時扭矩值，此時的扭矩理論上應該是峰值，繼續扭動的數值都會小于這個峰值。這個峰值還不是我們想要檢測的殘余扭矩，因為經驗發現，這個值和真正的殘余扭矩相比偏小，所以通常會把這個值乘以一個系數，約為1.1至1.2之間，根據實際情況調整。計算以后的數值我們認為才是我們想要的殘余扭矩。3.松-緊法：檢驗前先在被檢螺栓或螺母頭部與被連接體上劃一道線，確認相互的原始位置。然后將螺栓或螺母松開些，在用扭矩扳手將螺栓或螺母擰緊到原始位置，這時的最大扭矩值再乘以0.9～1.1所得的值即為需要的殘余扭矩。解釋:當殘余扭矩大于擰緊扭矩時，說明被測緊固處可能被過度擰緊。為避免過度擰緊的風險，采用松-緊法。不適宜有防松功能的緊固件。
